BANDAS




Bandas modulares



APLICACIÓN

Debido a su reciente aparición, es creciente el número de aplicaciones donde pueden ser utilizadas. Su elección vendrá determinada por sus principales características, que son:

- Buena tracción y alineación debido al arrastre positivo por piñones.
- Bajo coste mantenimiento y paradas por avería (no necesita mano de obra especializada).
- Todas las referencias son aptas para alimentación.
- Gracias a la superficie abierta permiten el drenaje en procesos húmedos.
- Posibilidad de transporte curvo (serie RADIUS).



SELECCIÓN

Dentro de la familia seleccionaremos en base al material, tipo o superficie y distancia entre varillas.
De los materiales que se emplean, destacamos los tres más habituales y sus características.



MATERIAL

RANGO TEMP.

PROPIEDADES

PP (Polipropileno)

De +5º a 105ºC

Buena relación coste/presentaciones y resistencia química a ácidos y alcalinos.

PE (Poliéster)

De -70º a 60ºC

Material blando resistente a impactos y agentes químicos, donde no hay abrasión.

AC (Acetal)

De -40ºC a 60ºC

Elevada resistencia y bajo coef. Fricción. Para aplicaciones de transporte exigente.

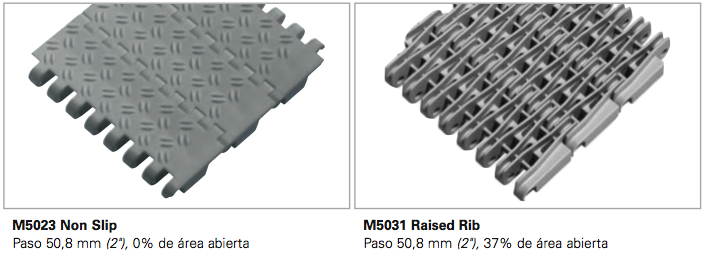

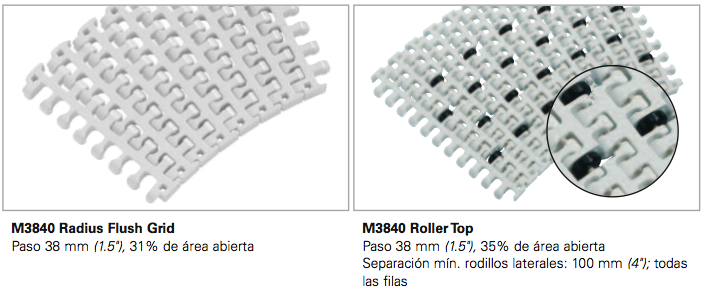

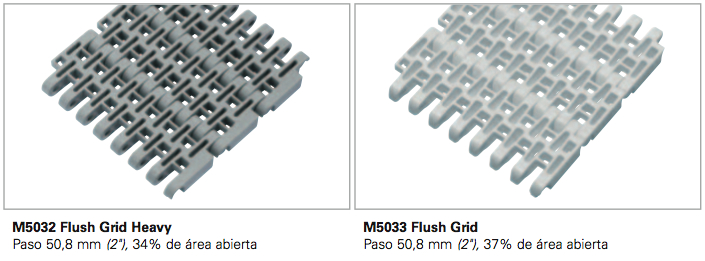

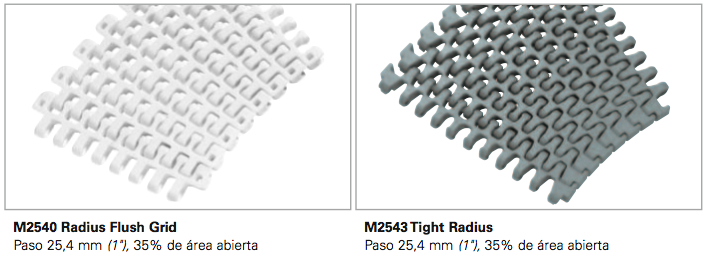

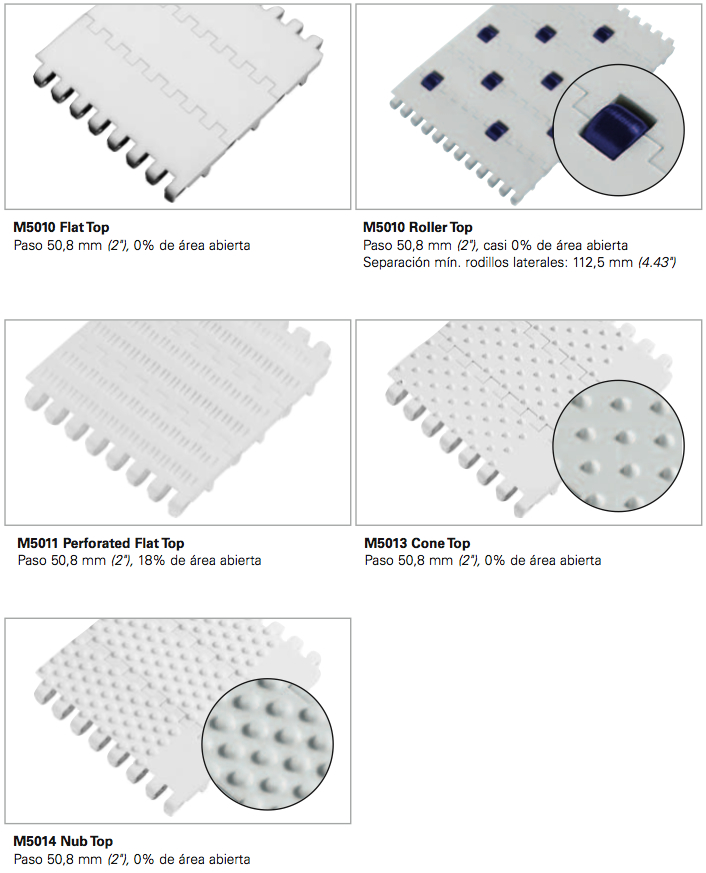

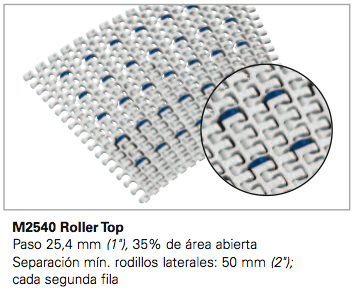

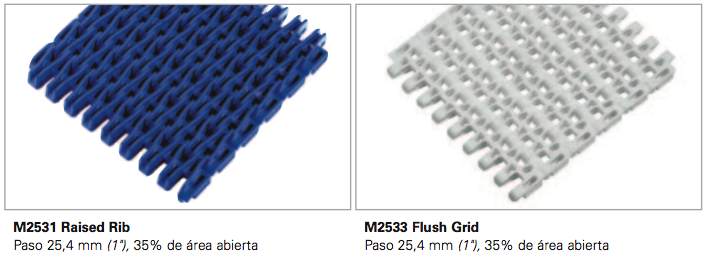

modular

modular

modular

modular

        modular

modular

modular

modular

modular

modular

modular

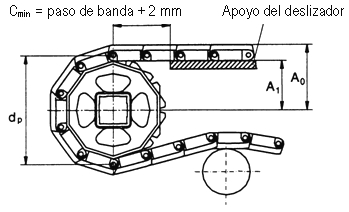

PIÑONES DE ARRASTRE

A través de ellos accionamos la banda transportadora. Es importante tener en cuenta los siguientes puntos:
- Determinar el número de piñones por eje en función de la tensión de trabajo.
- A mayor diámetro menor efecto poliédrico y mayor duración de los piñones.
- Fijación del piñón central eje motriz para alineación banda (fijar en posición de encaje con módulo).



piñon



ALETAS Y EMPUJADORES

Estos elementos se intercalan en los módulos de la banda, por tanto, existen una limitaciones en lo que respecta a su colocación. Las cotas a definir son las reflejadas en el gráfico.
En cuanto a los acabados, los empujadores pueden ser, según el modelos de la banda:
- Cara lisa
- Cara antideslizante
- Corrugado
- Curvo (cuchara)



aletas



GUIAS DE DESGASTE

Son guías realizadas en polietileno de alta densidad u otros materiales plásticos o metálicos adecuados de bajo desgaste. Consulte el número de guías de desgaste aconsejado para cada tipo y ancho de banda.

Disposición A.
Es el modo más económico. Se puede reducir el desgaste de la banda desplazando alternativamente los segmentos paralelos.

Disposición B.
Configuración en “V” que permite una distribución equitativa de la carga y del desgaste. La distancia máxima entre las guís es de 100 mm para las de 2” y de 50 mm para las bandas de 1”.



guias
