Reductores, motores y otros elementos de transmisión

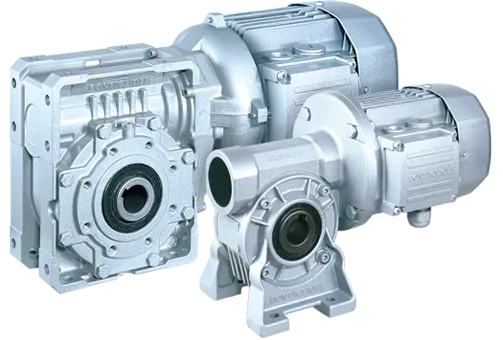

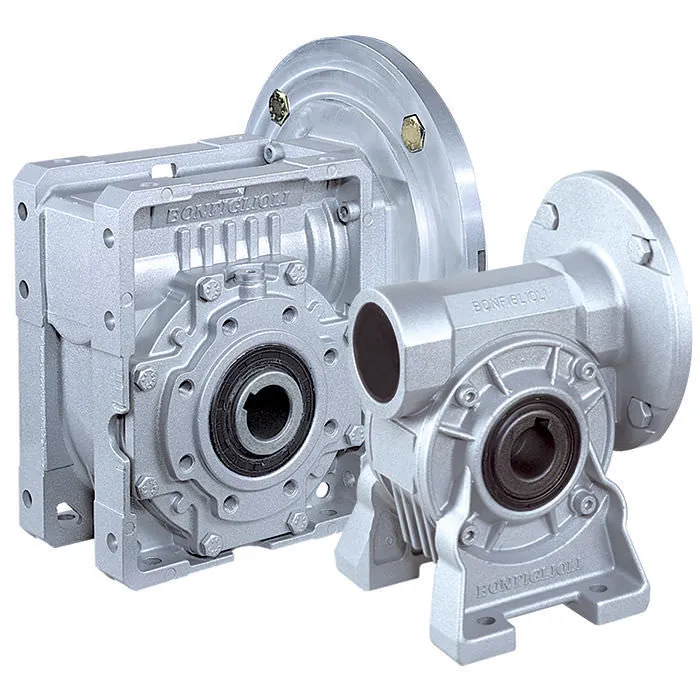

Reductores de tornillo sinfín · Series VF y W

Reductores de ejes ortogonales con engranaje de tornillo sinfín y corona. La serie VF es modular: cada tamaño se suministra en diferentes formas constructivas y puede combinarse con otro mayor para alcanzar relaciones elevadas en poco espacio. La serie W tiene caja cuadrada universal que se fija a la máquina por 5 de sus 6 caras.

• Versiones con patas, brida o tapa para montaje pendular
• Tamaños 27 a 250 con lubricación de larga duración
• Tamaños 27 a 110 en aluminio inyectado sin pintar; el resto, en fundición de alta resistencia pintada
• Sinfín de acero cementado y templado, dentado rectificado; corona de bronce aleado
• Versión VFL con limitador de par incorporado (tamaños 44 a 86)
• Potencias de 0,04 a 75 kW · i = 7 a 10000 · 13 a 7100 Nm

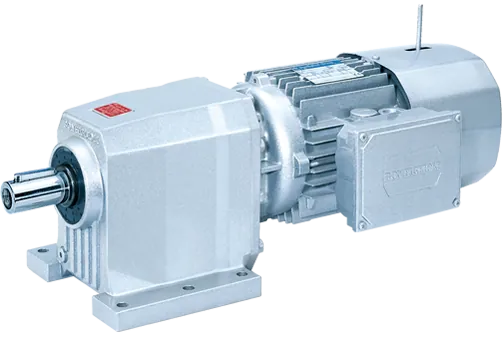

Reductores coaxiales · Serie C

Reductor coaxial de engranajes helicoidales, con cajas calculadas por elementos finitos para eliminar puntos críticos. Bajo nivel de ruido y alto rendimiento.

• 3 formas constructivas: con patas, con brida y caja universal
• 10 tamaños base; combinable con otros reductores
• Rodamientos para cargas radiales y axiales elevadas; ejes de acero templado
• Rendimiento de 0,95 a 0,97
• Potencias de 0,15 a 200 kW · i = 2,6 a 1481 · 70 a 12000 Nm

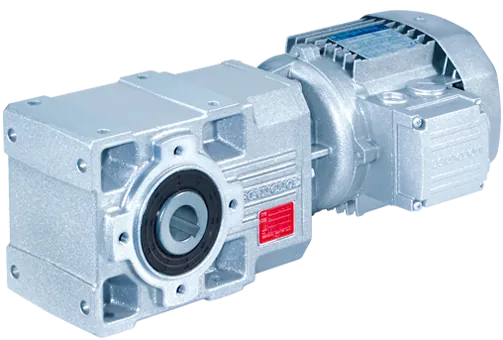

Reductores ortogonales · Serie A

Reductor de ejes ortogonales con par cónico hipoide patentado. Modular y compacto, admite antirretorno y se ofrece con motor acoplado, con motor compacto o con eje de entrada libre.

• 4 formas constructivas: eje hueco con chavetero, eje hueco con aro de presión, eje macho simple y doble
• 10 tamaños base; combinable con otros reductores
• Rendimiento de 0,95 a 0,97
• Potencias de 0,22 a 150 kW · i = 5,4 a 1715 · 100 a 14000 Nm

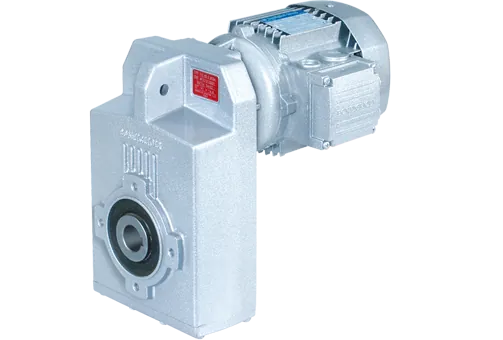

Reductores de ejes paralelos · Serie F

Reductor de engranajes con ejes paralelos, diseñado especialmente para montaje pendular o con brida a la salida.

• 3 formas constructivas de salida: eje hueco con chavetero, eje macho cilíndrico y eje hueco con aro cónico
• 9 tamaños base, con dos diámetros de eje de salida para adaptarse mejor a la máquina
• Rendimiento de 0,95 a 0,97; bajo nivel de ruido
• Potencias de 0,17 a 125 kW · i = 6,4 a 2099 · 140 a 14000 Nm

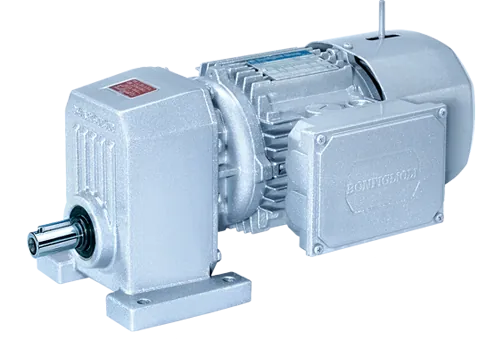

Reductores helicoidales · Serie S

Reductor de engranajes helicoidales de una sola etapa, con salida igual a la de los motores IEC (hasta el tamaño 132). Puede intercalarse entre el motor y otro reductor para multiplicar la reducción total.

• 2 formas constructivas: con patas y con brida
• 5 tamaños base
• Rendimiento de 0,95 a 0,97
• Potencias de 0,12 a 11,6 kW · i = 1,4 a 13,1 · 21 a 200 Nm

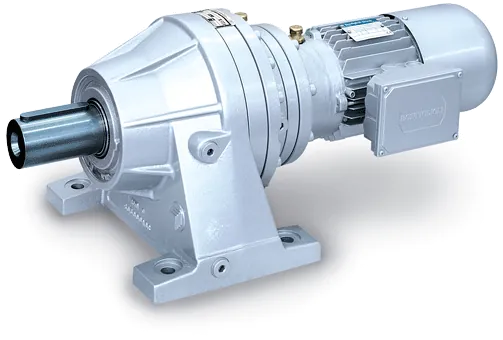

Reductores epicicloidales · Serie 300

Reductor coaxial de engranajes rectos con cinemática epicicloidal, modular en trenes, entradas y salidas. Cada tren transmite el par siempre con tres dientes en contacto, lo que reparte las cargas sobre la caja. Admite motor IEC, motor compacto, eje de entrada macho o motor hidráulico.

• Versión en línea y versión a 90 grados con tren cónico
• 6 formas de salida: eje macho cilíndrico o dentado (normal y reforzado), eje hueco con aro de presión y eje hueco dentado
• Rendimiento de 0,98 por cada tren de engranajes
• Potencias de 20 a 450 kW · i = 3,4 a 5234 · 1000 a 1287000 Nm

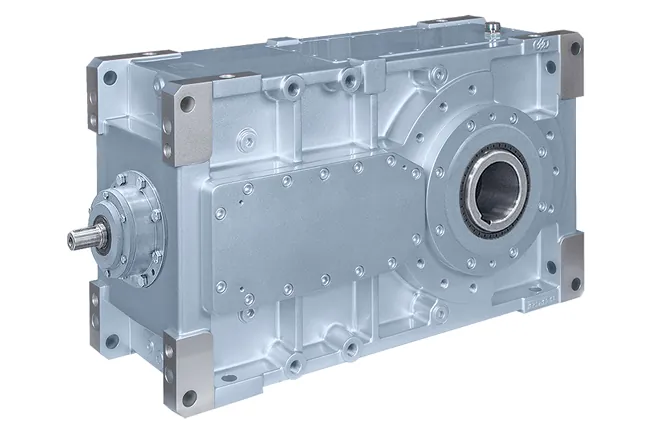

Ejes ortogonales · Serie HDO

Engranajes cónicos y cilíndricos de acero aleado, cementados, templados y rectificados. Ejes de entrada cementados y rectificados; ejes de salida de acero tratado de gran rigidez.

• Tamaños HDO 100, 110, 120, 125, 130, 140, 150, 160, 170 y 180
• 2, 3 y 4 trenes de reducción
• i = 5,6 a 400 · 24000 a 194000 Nm

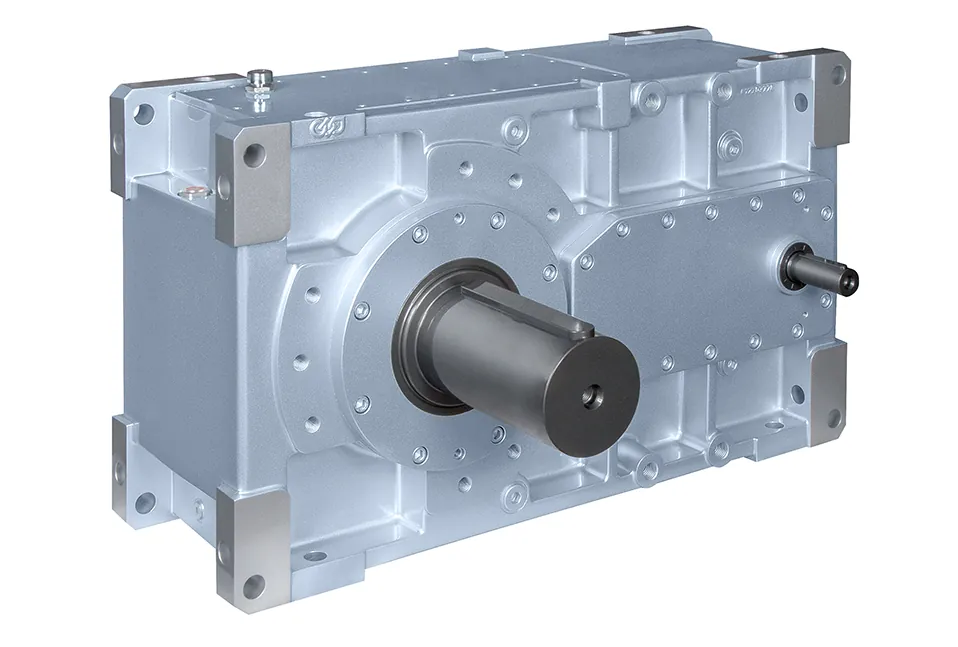

Ejes paralelos · Serie HDP

Engranajes helicoidales de acero aleado, cementados, templados y rectificados, con los mismos criterios de construcción de ejes que la serie HDO.

• HDP 60 a HDP 90 con 2 y 3 trenes de reducción
• HDP 100 a HDP 140 con 2, 3 y 4 trenes de reducción
• i = 7,1 a 500 · 5000 a 210000 Nm

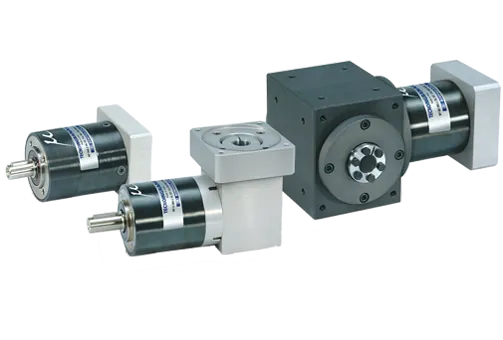

Reductores de juego reducido · Tecnoingranaggi

Reductores epicicloidales de juego reducido, de funcionamiento suave y montaje sencillo del motor, con muchas configuraciones disponibles como estándar, incluidas versiones angulares.

• 5 series: MP, TR, LC, TQ y SL
• 2 clases de juego: estándar y reducido
• Rodamientos para una duración media aproximada de 20.000 horas en condiciones nominales

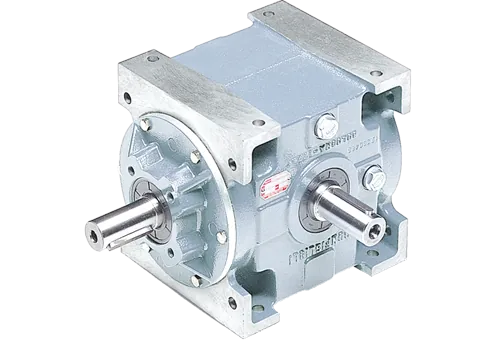

Reenvíos angulares · Serie RAN

Reductor ortogonal de un solo tren cónico Gleason para unir dos ejes a 90 grados. Ofrece muchas disposiciones de ejes y relaciones exactas desde 1:1, útiles para sincronizar accionamientos. También está disponible en versión para gato mecánico.

• Varias caras mecanizadas para facilitar el montaje
• Rendimiento de 0,97
• Potencias de 0,15 a 91 kW · i = 1 a 7,4 · 3 a 3000 Nm

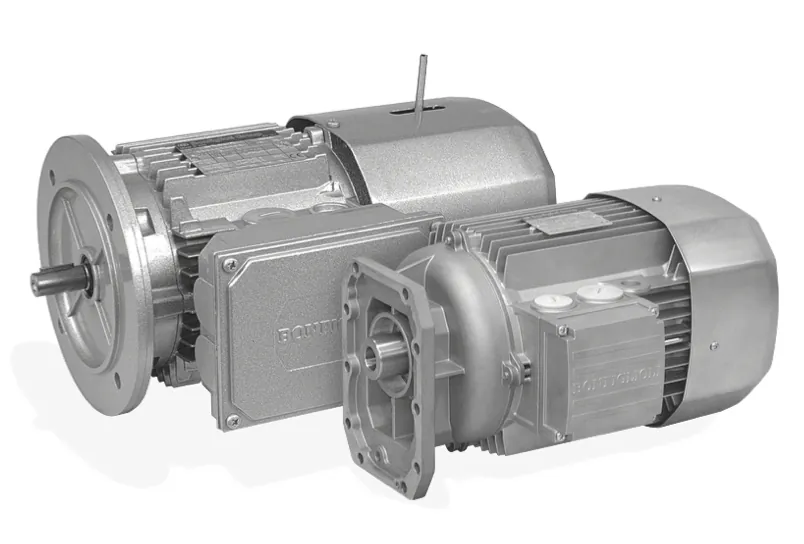

Motores trifásicos estándar IE1 · Serie BN

Motores asíncronos trifásicos de corriente alterna fabricados por Bonfiglioli Riduttori, en formas B5, B14 y compacta para reductores Bonfiglioli. Se prueba el 100 % de la producción al final de la línea de montaje.

• Tamaños IEC 63 a 160, potencias de 0,12 a 15 kW
• 2, 4, 6, 2/4, 2/8, 2/12, 4/6 y 4/8 polos
• Protección IP55 en motores sin freno; disponibles con freno de CA y de CC
• Estátor y rotor de chapa magnética al silicio; todas las piezas metálicas
• Fabricados según normas IEC y con marcado CE

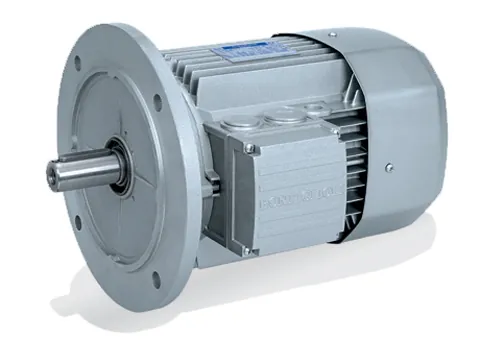

Motores trifásicos alta eficiencia IE2 · Serie BE

Motores normalizados IEC conformes con la norma IEC 60034-30:2008 de clases de eficiencia y con las directivas EMC y de baja tensión.

• Tamaños 80B a 180L, potencias de 0,75 a 22 kW
• 2, 4 y 6 polos
• 230/400 V 50 Hz, 400/690 V 50 Hz y 460 V 60 Hz
• Protección IP55; aislamiento clase F o H
• Formas B3, B5 y B14
• Opciones: protección térmica, encoder, resistencia de caldeo, tropicalizado, doble eje, rotor equilibrado y ventilación forzada, entre otras

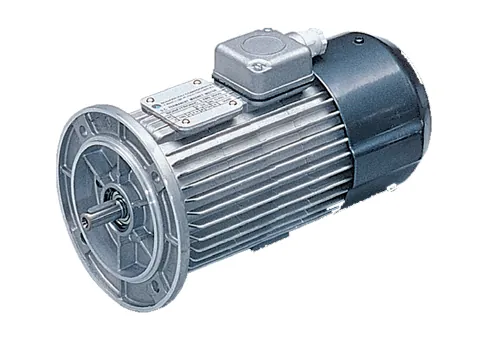

Motores de corriente continua · Serie BC

Motores de corriente continua de imanes permanentes fabricados por Bonfiglioli Components, con elevada corriente de desmagnetización, adecuada para pares y rendimientos elevados. Su concentrador de flujo laminar protege contra desmagnetizaciones y los hace aptos para reguladores electrónicos de velocidad a tiristores.

• Construidos conforme a la normativa europea y las normas CEI
• Temperatura ambiente de trabajo de −20 ºC a +40 ºC
• Soportan vibraciones hasta 2 kHz y aceleraciones hasta 20 G con una pérdida de rendimiento inferior al 1 %
• Imanes cerámicos utilizables en ambientes radiactivos

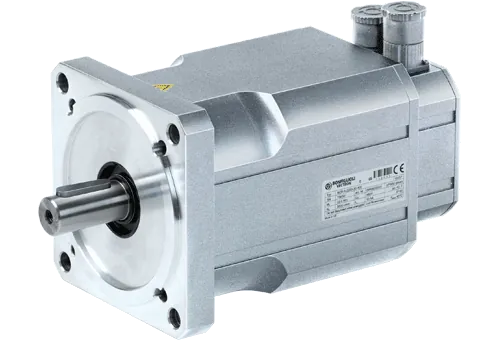

Servomotores Bonfiglioli Vectron · Series BCR y BTD

Dos series con distinta tecnología de bobinado del estátor, disponibles en varios tamaños de brida y longitudes para obtener distintos niveles de par.

• BCR: bobinado estándar, gran disponibilidad de par y larga duración; par continuo de hasta 115 Nm con sobrecarga del 400 %
• BTD: bobinado de polos avanzado, alta dinámica y menor calentamiento; densidad de par de 15,3 Nm/dm³ para aplicaciones compactas

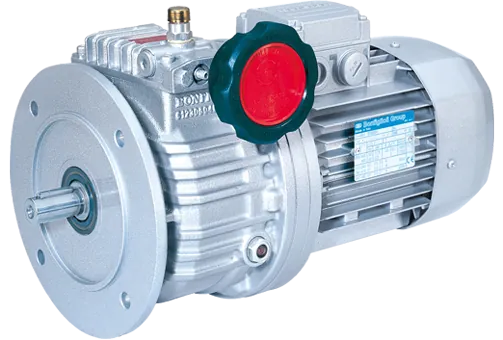

Variadores mecánicos · Serie V

Variadores en baño de aceite que funcionan como un reductor planetario: los satélites bicónicos se desplazan radialmente y modifican la relación de transmisión. La variación es continua, en un rango de 1:5,5, y se regula con el volante manual o mediante un accesorio motorizado.

• Potencias de 0,18 a 9,2 kW; pares de 4 a 144 Nm
• 7 tamaños en 10 formas constructivas
• Cajas de fundición de alta resistencia, aptas para cargas pesadas y sobrecargas
• Versión VD con diferencial; opción preparada para motores NEMA
• Volante manual con indicador de giro

También suministramos el variador hidráulico VAR-SPE, que permite variar la velocidad de 0 a 1400 rpm en ambos sentidos de giro, con una amplia gama de sistemas de regulación.

Embragues-freno · Serie NFF

Interrumpen la transmisión y frenan la máquina sin desconectar el accionamiento principal, normalmente un motor eléctrico. Se instalan entre motor y reductor en aplicaciones con muchas maniobras de marcha y paro.

• Cajas totalmente cerradas con protección IP54
• Bridas de entrada y salida opcionales en forma IEC B5 y B14
• Capacidad para un elevado número de maniobras
• Regulación automática del entrehierro
• Dos grupos motor posibles por tamaño para trabajar con inercias de máquina
